Sandviç panel, iki metal levha arasına PUR, PIR veya taşyünü çekirdek konarak üretilen, kaplama, yalıtım ve taşıyıcılığı tek üründe toplayan çatı ve cephe elemanıdır.
Sandviç panel nedir sorusunun kısa cevabı şu: iki ince metal levhanın arasına yalıtım çekirdeği konup fabrikada tek parça hâline getirilmiş bir çatı ve duvar elemanıdır. Dış sac yağmuru, rüzgârı ve güneşi karşılar. İç sac temiz bir tavan ya da duvar yüzeyi verir. Aradaki 40 ile 150 mm kalınlığındaki köpük veya taşyünü ise ısıyı tutar.
Üç katman birbirine kalıcı olarak yapıştığı için panel tek başına hem kaplama hem yalıtım hem de belirli bir açıklığı geçen taşıyıcı gibi çalışır. Geleneksel bir çatıda ayrı ayrı kurulan örtü, yalıtım şiltesi ve trapez sac, sandviç panelde tek operasyonla yerine oturur. Fabrika, depo, soğuk hava deposu, tarım yapısı ve ticari binalarda bu kadar yaygın olmasının nedeni de budur.
Sandviç panel hangi katmanlardan oluşur?
Bir panelin kesitine baktığınızda üç ana parça görürsünüz. Dışta genellikle 0,50 ile 0,70 mm arasında boyalı galvaniz sac bulunur. İçte 0,40 ile 0,70 mm arasında ikinci bir sac yer alır. İkisinin arasını yalıtım çekirdeği doldurur ve üretim hattında bu çekirdek iki saca kalıcı olarak yapışır.
Sacın kendisi de katmanlıdır. Çelik levha önce çinko ile kaplanır; Zintra'nın çatı panellerinde kullanılan DX51D+Z kalite sacda çinko miktarı 100 ile 275 g/m² arasında değişir. Üstüne astar ve son kat boya gelir. Boya tipi polyester, PVDF, plastisol ya da PVC olabilir. Seçim, binanın bulunduğu ortamın ne kadar agresif olduğuna göre yapılır.

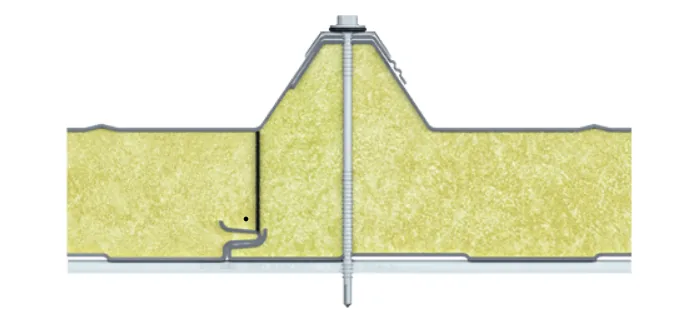

Kenar detayı da sıradan değildir. Çatıda bir panel yandakinin üstüne bindirilir ve vidayla aşığa bağlanır. Cephe panellerinde ise lamba ve zıvana denen erkek dişi geçme kullanılır; vida bir sonraki panelin altında kalır ve dışarıdan görünmez. Aynı çekirdekle üretilen iki panelin neden farklı işlere uygun olduğunu bu ayrıntı açıklar.
Çekirdek malzemesi neyi değiştirir?
Performansı büyük ölçüde çekirdek belirler. Piyasada en sık üç tür görürsünüz ve her biri farklı bir önceliğe cevap verir.
PUR: poliüretan panel
Poliüretan panel, kapalı hücreli sert köpük çekirdekle üretilir. Isı iletkenliği yaklaşık 0,022 ile 0,024 W/mK aralığındadır, yani aynı kalınlıkta en iyi yalıtımı veren seçenektir. Köpük yoğunluğu 40 kg/m³ civarında olduğu için panel hafiftir. Yangın tepki sınıfı tipik olarak B-s2, d0 düzeyindedir: kolay tutuşmaz ama yanmaz malzeme de sayılmaz.
PIR: yangın davranışı iyileştirilmiş köpük
PIR (poliizosiyanürat), poliüretan ailesinden gelen ama yangındaki davranışı geliştirilmiş bir köpüktür. Isı yalıtımı PUR ile neredeyse aynıdır. Daha az duman üretir ve B-s1, d0 sınıfına ulaşabilir. Maliyeti biraz daha yüksektir.
Taşyünü: yanmaz çekirdek
Taşyünü, bazalt gibi volkanik kayaçların eritilip lif hâline getirilmesiyle üretilir ve A1 sınıfı yanmaz bir malzemedir. Panel olarak kompozit sınıfı A2-s1, d0 seviyesine çıkar. Isı iletkenliği yaklaşık 0,035 W/mK olduğundan aynı yalıtım için daha kalın panel gerekir. Karşılığında yangın güvenliği ve belirgin bir ses yalıtımı kazanırsınız.
Ağırlık farkını basit bir hesapla görebilirsiniz. 100 mm PUR çekirdeğin metrekare ağırlığı 0,1 m × 40 kg/m³ ile yaklaşık 4 kg eder. Aynı kalınlıkta, 100 kg/m³ yoğunluklu taşyünü çekirdek ise 10 kg civarındadır. İki yüzdeki 0,5 mm sacların yaklaşık 7,9 kg'lık payını da eklediğinizde panel ağırlığı 12 kg'dan 18 kg'a çıkar; bu fark taşıyıcı hesabında hissedilir.
Çatı paneli, cephe paneli ve soğuk oda paneli arasındaki fark ne?
Aynı çekirdek, farklı yüzey formuyla farklı bir ürüne dönüşür. Örneğin çatı paneli dış yüzünde yükseltilmiş hadveler, yani trapez biçimli çıkıntılar taşır. Bu çıkıntılar hem suyun akacağı kanalları oluşturur hem de paneli eğilmeye karşı rijitleştirir. 1000 N5 çatı paneli beş hadvelidir, faydalı eni 1000 mm'dir ve en az %10 eğimli çatılarda kullanılır.
Cephe paneli düz, mikro nervürlü ya da sinüs dalgalı bir dış yüzeye sahiptir. Burada görünüm öndedir. Bu yüzden bağlantı gizli vidalı yapılır. W 1000 WDT cephe paneli 40 ile 150 mm arasında üretilir ve PUR, PIR ya da taşyünü dolgulu olabilir.
Soğuk oda panelleri ise iç ortam sıcaklığı sıfırın altına inen depolar için daha kalın çekirdek ve daha sıkı birleşim detayıyla düşünülür. Kritik nokta hava ve buhar sızdırmazlığıdır. Birleşimde kalan küçük bir boşluk bile buzlanma ve sürekli enerji kaybı demektir.
Sandviç panel nerelerde kullanılır, nerelerde uygun değildir?
Panelin güçlü olduğu yer, geniş ve sade hacimlerdir. 40 metre boyunda, 25 metre eninde bir lojistik deposu düşünün. Çelik makas ve aşıklar kurulduktan sonra 1 metre genişliğindeki paneller vinçle tek tek yerine konur ve her biri aynı anda çatıyı hem kapatır hem yalıtır. Aynı alanı katman katman kurmak hem daha uzun sürer hem de her katmanda ayrı bir hata ihtimali doğurur.

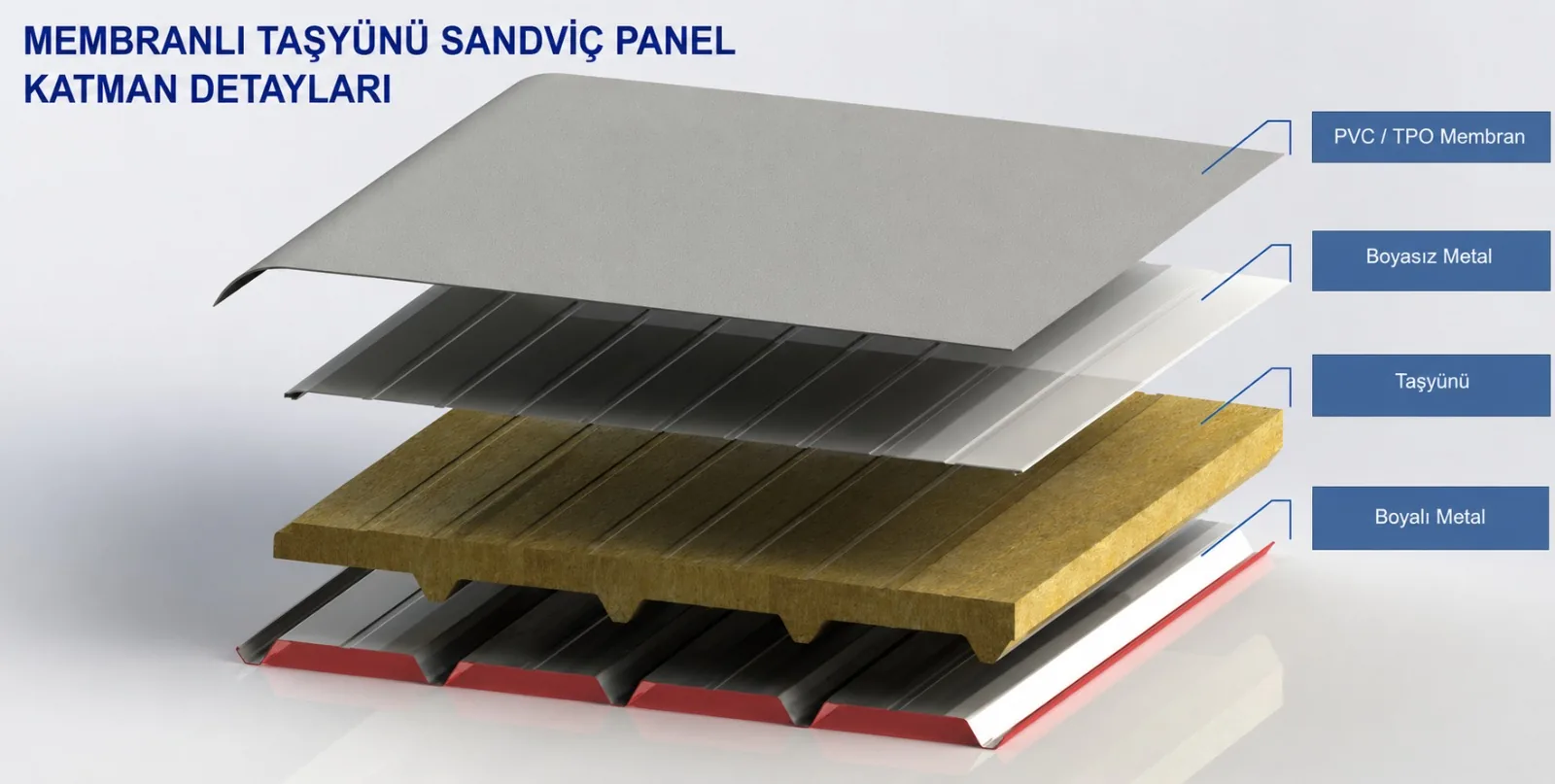

Fabrikalar, soğuk hava depoları, ahırlar, spor salonları, şantiye binaları ve ticari yapılar tipik kullanım alanlarıdır. Taşyünü çekirdekli versiyonlar yangın yükü yüksek üretim tesislerinde tercih edilir. Düşük eğimli çatılar içinse üst yüzü PVC veya TPO membran kaplı paneller vardır; 1000 N5 Membranlı Taşyünü %1,5'e kadar inen eğimlerde su yalıtımını membranla sağlar.
Uygun olmadığı yerler de var. Tarihî dokuya sahip bir sokaktaki konutta endüstriyel panel görünümü çoğu zaman imar ve estetik açısından sorun yaratır; orada metal kiremit ya da kenet daha uygun düşer. Bol kırımlı, karmaşık çatılarda panel kesimleri fireyi artırır. Ağır kar bölgelerinde ise panel kalınlığı ve aşık aralığı mutlaka statik hesapla belirlenmelidir.
Doğru paneli seçmek için hangi 5 soruyu sormalısınız?
Teklif istemeden önce şu beş soruya cevap vermek hem sizin hem tedarikçinin işini kolaylaştırır:
- Panel nereye gidecek? Çatıysa hadveli çatı paneli, duvarsa gizli vidalı cephe paneli gerekir.
- Çatı eğimi kaç? Standart çatı panelleri genellikle en az %10 ister; daha düşük eğimde kepli ya da membranlı çözümlere bakılır.
- İçeride ne olacak? Isıtılmayan bir depo ile 20 °C'de tutulan bir atölye aynı kalınlığı istemez.
- Yangın şartı var mı? Sigorta, proje şartnamesi ya da itfaiye görüşü taşyünü çekirdeği zorunlu kılabilir.
- Aşık aralığı ve yükler belli mi? Kar ve rüzgâr yükü, panelin geçebileceği açıklığı doğrudan belirler.
Cevaplar netleşince kalınlık, sac kalınlığı ve boya tipi seçimi çok daha kolaylaşır. Kalınlığın etkisini kaba bir örnekle görmek mümkün. 50 mm'lik PUR panelin U değeri yaklaşık 0,41 W/m²K iken 100 mm'de bu değer 0,21'e iner; kalınlığı iki katına çıkarmak ısı kaybını kabaca yarıya düşürür.
Montaj ayrıntıları neden panel kadar önemlidir?
İyi bir panel kötü bir montajla kolayca sorunlu bir çatıya dönüşebilir. En sık görülen hatalar şunlar: vidaların fazla sıkılıp contanın ezilmesi, bindirmelere sızdırmazlık bandı konmaması, mahya ve saçakta köpük dolgu parçalarının unutulması. Metal çatılardaki tipik uygulama hatalarını çatı kaplama işlerinde en sık yapılan hatalar yazısında ayrıntılı bulabilirsiniz.
Sacın korunması da ayrı bir konudur. Kesimde taşlama kullanılırsa sıcak çapaklar boyaya yapışır ve birkaç ay içinde pas lekesine dönüşür. Panel kesimleri testere veya sac makasıyla yapılmalı, talaşlar gün sonunda yüzeyden süpürülmelidir. Basit görünen bu iki kural, çatının 15 ya da 20 yıl sonraki görünümünü belirler.
Sandviç panel, doğru yerde kullanıldığında hızlı, temiz ve enerji verimli bir bina kabuğu sağlar. Yanlış çekirdek ya da yetersiz kalınlıkla seçildiğinde ise başta tasarruf gibi görünen şey yıllar boyunca işletme giderine dönüşür. Panel, kenet, kiremit ve aksesuar seçeneklerinin tamamını ürünler sayfasında karşılaştırabilirsiniz.
Metraj, eğim ve kullanım bilgilerini paylaşırsanız Zintra ekibi size uygun panel tipini ve kalınlığını birlikte belirleyebilir; bunun için teklif formunu kullanmanız yeterli.
